martes, 3 de agosto de 2010

Motor de corriente alterna

Un motor es una máquina motriz, esto es un aparato que convierte una forma cualquiera de energía, en energía mecánica de rotación o par.
Ejemplos de motores son, los de gasolina y los diesel, que convierten la expansión del gas al calentarlo en par de rotación; la máquina de vapor, que transforma la expansión del vapor caliente en par de rotación; el motor eléctrico, que convierte la electricidad en fuerzas de giro por medio de la acción mutua de los campos magnéticos.
Un generador, por otra parte, transforma energía mecánica de rotación en energía eléctrica y se le puede llamar una máquina generatriz de fem. Las dos formas básicas son, el generador de corriente continua y el generador de corriente alterna, este último más correctamente llamado alternador.
Todos los generadores necesitan una máquina motriz (motor) de algún tipo para producir la fuerza de rotación, por medio de la cual un conductor puede cortar las líneas de fuerza magnéticas y producir una fem. La máquina más simple de los motores y generadores, es el alternador.





MOTORES DE CORRIENTE ALTERNA
En algunos casos, tales como barcos, donde la fuente principal de energía es de c-c o donde se desea un gran margen de variación de velocidad, pueden emplearse motores de c-c. Sin embargo, 1a mayoría de los motores modernos trabajan con fuentes de c-a.
A pesar de que hay una gran variedad de motores de c-a, solamente se discutirán aquí tres tipos básicos: el universal, el síncrono y el de jaula de ardilla.





Motores universales.
El motor de c.c. serie, tal como se ha explicado, gira cuando se aplica c-c o c-a de baja frecuencia. Tal motor, llamado universal, se utiliza en ventiladores, sopladores, batidoras, taladradoras eléctricas transportables y otras aplicaciones donde se requiere gran velocidad con cargas débiles o pequeña velocidad con un par muy potente.
Una dificultad de los motores universales, en lo que a radio se refiere, son las chispas del colector y las interferencias de radio que ello lleva consigo o ruido. Esto se puede reducir por medio de los condensadores de paso, de 0,001 μF a 0,01 μF, conectados de las escobillas a la carcasa del motor y conectando ιsta a masa.





Motores síncronos. :Se puede utilizar un alternador como motor en determinadas circunstancias. Si se excita el campo con c-c y se alimenta por los anillos colectores a la bobina del rotor con c-a, la máquina no arrancará. El campo alrededor de la bobina del rotor es alterno en polaridad magnética pero durante un semiperiodo del ciclo completo, intentará moverse en una dirección y durante el siguiente semiperiodo en la dirección opuesta. Si la carga llega a ser demasiado grande, el motor va disminuyendo velocidad, pierde su sincronismo y se para. Los motores síncronos de este tipo requieren todos una excitación de c-c para el campo (o rotor), así como una excitación de c-a para el rotor (o campo

El resultado es que la máquina permanece parada. La máquina solamente se calentará y posiblemente se quemará.
El rotor de un alternador de dos polos debe hacer una vuelta completa para producir un ciclo de c-a. Debe girar 60 veces por segundo, ó 3.600 revoluciones por minuto (rpm), para producir una c-a de 60 Hz. Si se puede girar a 3.600 rpm tal alternador por medio de algún aparato mecánico, como por ejemplo, un motor de c-c, y luego se excita el inducido con una c-a de 60 Hz, continuará girando como un motor síncrono.
Su velocidad de sincronismo es 3.600 rpm. Si funciona con una c-a de 50 Hz, su velocidad de sincronismo será de 3.000 rpm. Mientras la carga no sea demasiado pesada, un motor síncrono gira a su velocidad de sincronismo y solo a esta velocidad.


























Motor de corriente alterna

Sentido de giro

El sentido de giro de un motor de corriente continua depende del sentido relativo de las corrientes circulantes por los devanados inductor e inducido.
La inversión del sentido de giro del motor de corriente continua se consigue invirtiendo el sentido del campo magnético o de la corriente del inducido.
Si se permuta la polaridad en ambos bobinados, el eje del motor gira en el mismo sentido.
Los cambios de polaridad de los bobinados, tanto en el inductor como en el inducido se realizarán en la caja de bornes de la máquina, y además el ciclo combinado producido por el rotor produce la fmm (fuerza magnetomotriz).




Reversibilidad
Los motores y los generadores de corriente continua están constituidos esencialmente por los mismos elementos, diferenciándose únicamente en la forma de utilización.


Por reversibilidad entre el motor y el generador se entiende que si se hace girar al rotor, se produce en el devanado inducido una fuerza electromotriz capaz de transformarse en energía en el circuito de carga.


En cambio, si se aplica una tensión continua al devanado inducido del generador a través del colector de delgas, el comportamiento de la máquina ahora es de motor, capaz de transformar la fuerza contraelectromotriz en energía mecánica.
En ambos casos el inducido está sometido a la acción del campo inductor principal


Principio de funcionamiento


Según la Ley de Lorentz, cuando un conductor por el que pasa una corriente eléctrica se sumerge en un campo magnético, el conductor sufre una fuerza perpendicular al plano formado por el campo magnético y la corriente, siguiendo la regla de la mano derecha, con módulo



















Escobilla

En electricidad, frecuentemente es necesario establecer una conexión eléctrica entre una parte fija y una parte rotatoria en un dispositivo. Es el caso de los motores o generadores eléctricos, donde hay que establecer una conexión de la parte fija de la máquina con las bobinas del rotor.


Para realizar esta conexión se fijan en el eje de giro dos anillos, generalmente de cobre, aislados eléctricamente de dicho eje y conectados a los terminales de la bobina rotatoria. Enfrente de dichos anillos se disponen unos bloques de carbón que, mediante unos resortes, hacen presión sobre ellos estableciendo el contacto eléctrico necesario. Estos bloques de carbón se denominan escobillas y los anillos rotatorios reciben el nombre de colector.
En determinado tipo de máquinas electromagnéticas, como los motores o generadores de corriente continua, los anillos del colector están divididos en dos o más partes aisladas unas de otras y conectadas a una o más bobinas. En este caso cada una de las partes en que está divido el colector se denomina delga.
Dado que, por el roce, al girar el dispositivo se produce un desgaste por abrasión, las escobillas deben ser sustituidas periódicamente. Por este motivo se han inventado los motores eléctricos sin escobillas








Motor de corriente continua

El motor de corriente continua es una máquina que convierte la energía eléctrica en mecánica, principalmente mediante el movimiento rotatorio. En la actualidad existen nuevas aplicaciones con motores eléctricos que no producen movimiento rotatorio, sino que con algunas modificaciones, ejercen tracción sobre un riel. Estos motores se conocen como motores lineales
Esta máquina de corriente continua es una de las más versátiles en la industria. Su fácil control de posición, par y velocidad la han convertido en una de las mejores opciones en aplicaciones de control y automatización de procesos. Pero con la llegada de la electrónica su uso ha disminuido en gran medida, pues los motores de corriente alterna, del tipo asíncrono, pueden ser controlados de igual forma a precios más accesibles para el consumidor medio de la industria. A pesar de esto los motores de corriente continua se siguen utilizando en muchas aplicaciones de potencia (trenes y tranvías) o de precisión (máquinas, micro motores, etc.


La principal característica del motor de corriente continua es la posibilidad de regular la velocidad desde vacío a plena carga.
Una máquina de corriente continua (generador o motor) se compone principalmente de dos partes, un estator que da soporte mecánico al aparato y tiene un hueco en el centro generalmente de forma cilíndrica. En el estator además se encuentran los polos, que pueden ser de imanes permanentes o devanados con hilo de cobre sobre núcleo de hierro. El rotor es generalmente de forma cilíndrica, también devanado y con núcleo, al que llega la corriente mediante dos escobillas.

555 TIMER

protoboard

Una placa de pruebas, también conocida como protoboard o breadboard, es una placa de uso genérico reutilizable o semi permanente, usado para construir prototipos de circuitos electrónicos con o sin soldadura. Normalmente se utilizan para la realización de pruebas experimentales. Además de los protoboard plásticos, libres de soldadura, también existen en el mercado otros modelos de placas de prueba


uso temporal:Protoboard o breadboard: Es en la actualidad las placas de prueba más usadas están compuestas por bloques de plástico perforados y numerosas láminas delgadas -de una aleación de cobre, estaño y fósforo; que unen dichas perforaciones, creando una serie de líneas de conducción paralelas. Las líneas se cortan en la parte central del bloque de plástico para garantizar que dispositivos en circuitos integrados tipo DIP (Dual Inline Packages), puedan ser insertados perpendicularmente a las líneas de conductores. En la cara opuesta se coloca un forro con pegamento, que sirve para sellar y mantener en su lugar a las tiras metálicas.
Un computador basado en el Motorola 68000-con varios circuitos TTL montados sobre una arreglo de protoboard.Debido a las características de capacitancia (de 2 a 30 pF por punto de contacto) y resistencia que suelen tener los protoboard están confinados a trabajar a relativamente baja frecuencias - inferiores a los 10 ó 20 MHz dependiendo del tipo y calidad de los componentes electrónicos utilizados.



uso permanentes y no temporal :Perfboard: Placa de circuito perforada cuyos huecos están circundados por material conductor - usualmente cobre, pero que no están interconectados entre sí. Este tipo de placas requieren que cada componente este soldado a la placa y además las interconexiones entre ellos sea realizada a través de cables o caminos de soldadura.

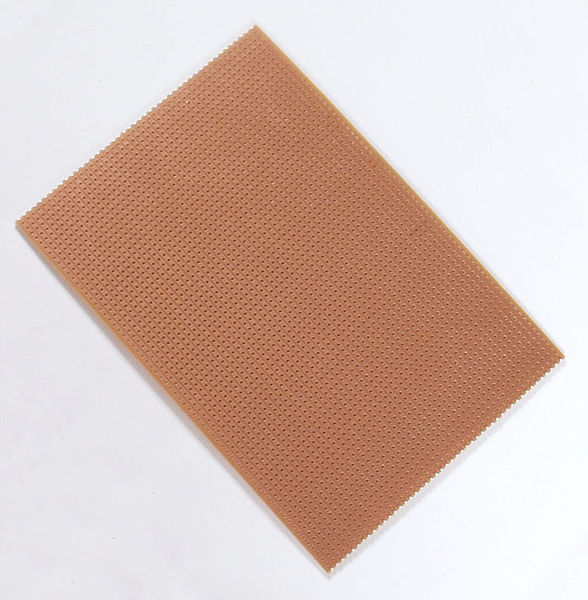

Stripboard.Stripboard: Es un tipo especial de perfboard con patrón en donde los agujeros están interconectados formando filas de material conductor.


Estos tipos de placas generalmente se fabrican uniendo una lámina de material conductor, usualmente cobre o una aleación de él; a una base de material plástico sintético denominado Baquelita. Cuando este tipo de placas se usan para construir Perfboard, Perfboard con patrón o stripboard; reciben el nombre genérico de "Baquelita Universa




























Manejar una protoboard

EL DIODO

Un diodo emisor de luz, también conocido como LED (acrónimo del inglés de light-emitting diode) es un dispositivo semiconductor (diodo) que emite luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN del mismo y circula por él una corriente eléctrica. Este fenómeno es una forma de electroluminiscencia. El color, depende del material semiconductor empleado en la construcción del diodo y puede variar desde el ultravioleta, pasando por el visible, hasta el infrarrojo. Los diodos emisores de luz que emiten luz ultravioleta también reciben el nombre de UV LED


Funcionamiento del diodo
 El funcionamiento físico consiste en que, en los materiales semiconductores, un electrón al pasar de la banda de conducción a la de valencia, pierde energía; esta energía perdida se puede manifestar en forma de un fotón desprendido, con una amplitud, una dirección y una fase aleatoria. El que esa energía perdida cuando pasa un electrón de la banda de conducción a la de valencia se manifieste como un fotón desprendido o como otra forma de energía (calor por ejemplo) va a depender principalmente del tipo de material semiconductor. Cuando un diodo semiconductor se polariza directamente, los huecos de la zona p se mueven hacia la zona n y los electrones de la zona n hacia la zona p; ambos desplazamientos de cargas constituyen la corriente que circula por el diodo
Si los electrones y huecos están en la misma región, pueden recombinarse, es decir, los electrones pueden pasar a "ocupar" los huecos, "cayendo" desde un nivel energético superior a otro inferior más estable. Este proceso emite con frecuencia un fotón en semiconductores de banda prohibida directa o "direct bandgap" con la energía correspondiente a su banda prohibida (véase semiconductor). Esto no quiere decir que en los demás semiconductores (semiconductores de banda prohibida indirecta o "indirect bandgap") no se produzcan emisiones en forma de fotones; sin embargo, estas emisiones son mucho más probables en los semiconductores de banda prohibida directa (como el Nitruro de Galio) que en los semiconductores de banda prohibida indirecta (como el Silicio



El funcionamiento físico consiste en que, en los materiales semiconductores, un electrón al pasar de la banda de conducción a la de valencia, pierde energía; esta energía perdida se puede manifestar en forma de un fotón desprendido, con una amplitud, una dirección y una fase aleatoria. El que esa energía perdida cuando pasa un electrón de la banda de conducción a la de valencia se manifieste como un fotón desprendido o como otra forma de energía (calor por ejemplo) va a depender principalmente del tipo de material semiconductor. Cuando un diodo semiconductor se polariza directamente, los huecos de la zona p se mueven hacia la zona n y los electrones de la zona n hacia la zona p; ambos desplazamientos de cargas constituyen la corriente que circula por el diodo.













las centrales

central térmica solar o central termosolar es una instalación industrial en la que, a partir del calentamiento de un fluido mediante radiación solar y su uso en un ciclo termodinámico convencional, se produce la potencia necesaria para mover un alternador para generación de energía eléctrica como en una central térmica clásica.

Constructivamente, es necesario concentrar la radiación solar para que se puedan alcanzar temperaturas elevadas, de 300 º C hasta 1000 º C, y obtener así un rendimiento aceptable en el ciclo termodinámico, que no se podría obtener con temperaturas más bajas. La captación y concentración de los rayos solares se hacen por medio de espejos con orientación automática que apuntan a una torre central donde se calienta el fluido, o con mecanismos más pequeños de geometría parabólica. El conjunto de la superficie reflectante y su dispositivo de orientación se denomina heliostato.


los fluidos y ciclos termodinámicos escogidos en las configuraciones experimentales que se han ensayado, así como los motores que implican, son variados, y van desde el ciclo Rankine (centrales nucleares, térmicas de carbón) hasta el ciclo Brayton (centrales de gas natural) pasando por muchas otras variedades como el motor de Stirling, siendo las más utilizadas las que combinan la energía termosolar con el gas natural.
